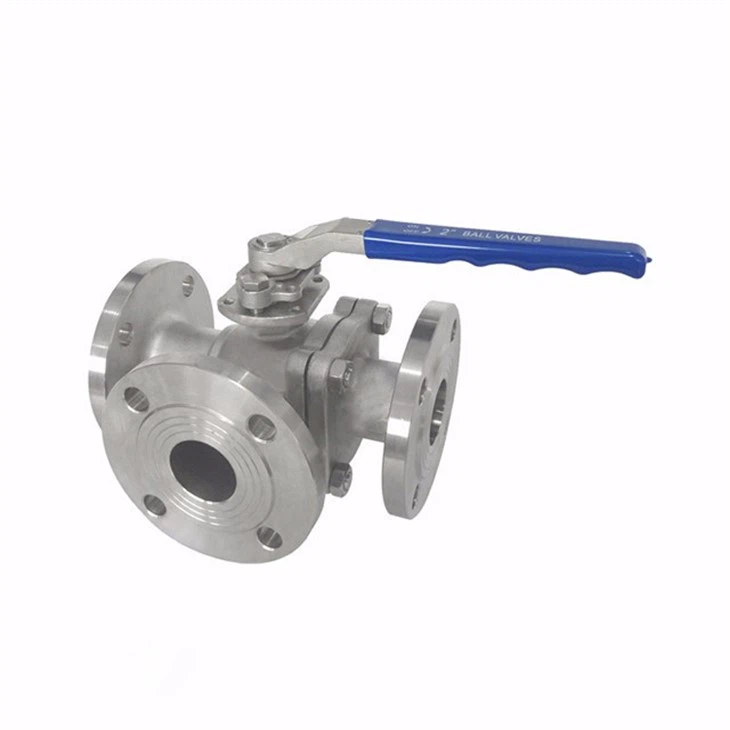

3-kraki kuglasti ventil s uzorkom L
Opis& Značajke
Trokraki kuglasti ventil kroz sredinu ima otvor u obliku slova L ili T. Različite kombinacije protoka prikazane su na slici. Lako je vidjeti da T ventil može spojiti bilo koji par priključaka ili sva tri zajedno, ali položaj od 45 stupnjeva koji bi mogao odvojiti sva tri ne ostavlja prostora za pogrešku. L ventil može spojiti središnji otvor na bilo koji bočni otvor ili odvojiti sve tri, ali ne može spojiti bočne otvore zajedno.
● Opcija plutajuća kugla / kugla trunnion.
● L i T tip priključka za izbor.
● Dizajn nepropusnog stabla.
● Može se primijeniti na širok raspon veličina od nekoliko milimetara do nekoliko metara, od visokog vakuuma do visokog tlaka.
● Kada su potpuno otvoreni ili potpuno zatvoreni, brtvena površina kuglice i sjedište ventila izolirani su od medija. Kad medij prođe, to neće uzrokovati eroziju brtvene površine ventila.
Tehnički podaci
Raspon veličina | Materijal tijela |
1/2" -8" DN15-DN200 | WCB, CF8, CF8M, A105, dvostrani nehrđajući itd. |
Ocjena tlaka | Lopta materijal |
Klasa150-Klasa300 PN16-PN40 | CF8, CF8M, CF3, CF3M |
Kraj veze | Materijal sjedala |
Prirubnica (FF, RF, RJ), čelno zavarivanje | PTFE, RPTFE, metalno sjedalo |
Struktura Stil | Materijal matičnjaka |
Puni priključak, L uzorak / T uzorak / Y uzorak | A182 F6a, 410, 420, 304, 316, 2Cr13 itd. |
Opcije aktuatora | Standard dizajna |
Ručni kotač, pužni prijenosnik, pneumatski, električni | API 6D |
Raspon temperatura | Face to Face Standard |
-20℃~300℃ | ASME B16.10 |
Standard veze | Ispitni standard |
Bušenje prirubnice: ASME B16.5, ASME B16.34 Čeoni zavar: ASME B16.25, GB / T 12224 | API 598, API 6D |
Marka | DAGO ili OEM |
Test | 100% količina ispitana prije isporuke |
Jamčiti | 12 mjeseci od datuma isporuke ili po dogovoru |
MOQ | 1 set |
Uzorak | Dostupno |
Boja | Potreban je kupac ili zadani proizvođač |
Pakiranje | Plastična vrećica umotana iznutra, drvena futrola za plovidbu izvana |
Potvrda | API6D, CE, TUV, ISO9001, ISO14001, ISO45001, Mill Test Certifikat |
Zemlja podrijetla | Zhejiang, Kina |
HS kod | 848180 (univerzalno), 8481804090 (Kina) |
Luka | Šangaj ili Ningbo |
Uvjeti plaćanja | T / T, L / C, Western Union |
