Opis i značajke

Kontrolni ventili s dvostrukom pločicom imaju dva opruga učitana polumjeseca u obliku diskova koji se rotiraju oko njihovog vratila. Disk ploče se drže zatvorene do torzije opruge. Kada tekućina teče u smjeru naprijed, pritisak tekućine uzrokuje da se ploče diska otvore, omogućujući protok. Dvostruki ventil za provjeru ploča zatvara se do opruge čim protok prestane, prije nego što dođe do bilo kakvog obrnutog protoka.

● Mala težina, svestran dizajn, 80 do 90% lakši od konvencionalnih ventila za provjeru cijelog tijela.

● Smanjuje potpornje cijevi, pojednostavljuje cjevovode, lakše, jeftinije instalacije.

● Smanjena toplinska i seizmička razmatranja.

● Nema potrebe za dodatnom skupom podrškom.

● Optimalno korištenje prostora; pojednostavljene cijevi.

● Proljeće-učitan, dvostruki dizajn vrata ima nizak tlak pucanja.

● Diskovi se otvaraju 85° kako bi se osiguralo pozitivno zatvaranje.

● Materijali i obrezivanje dostupni za sve usluge unutar temperaturne linije.

Specifikacije

Raspon veličine	Materijal za tijelo
2"-8" DN50-DN200	WCB, CF8, CF8M, CF3, CF3M
Ocjena tlaka	Materijal za disk
Klasa 150-klasa2500 PN16-PN200	WCB, CF8, CF8M, CF3, CF3M
Kraj veze	Materijal sjedala
Vrsta pločica	F6a, STL6, 304,316, Hastelloy, Monel, itd.
Stil strukture	Matični materijal
Puni priključak, dvostruka ploča	2Cr13, 304, 304L, CF8M, CF3M
Opcije aktuatora	Standard dizajna
/	API594, API 6D, ASME B16.34, DIN3356, JB/T8937
Temperature	Standard licem u lice
-29°C~425°C	API 594, API 6D, DIN3202, JB/T8937
Standard veze	Testni standard
Bušenje prionica: ASME B 16,5/ASME 16,47, DIN2543-2545, JB/T9112~ 24	API598, ISO5208, DIN3230, JB/T9092

Brand	DAGO ili OEM
Test	100% količina testirana prije isporuke
Garancija	12 mjeseci od datuma isporuke ili po dogovoru
MOQ (roštilj)	1 Skup
Uzorak	Dostupna
Boja	Potreban kupac ili zadana postavka proizvođača
Pakiranje	Plastična vrećica umotana unutra, drvena kutija za plovidbu vani
Certifikat	API6D, CE, TUV, ISO9001, ISO14001, ISO45001, Certifikat mill testa
Zemlja podrijetla	Zhejiang, Kina
HS kod	848180 (univerzalni), 8481804090 (Kina)
Luka	Šangaj ili Ningbo
Uvjeti plaćanja	T/T, L/C, Zapadna Unija

Popularni tagovi: dual plate vafl kontrolni ventil, Kina, dobavljači, proizvođači, tvornica

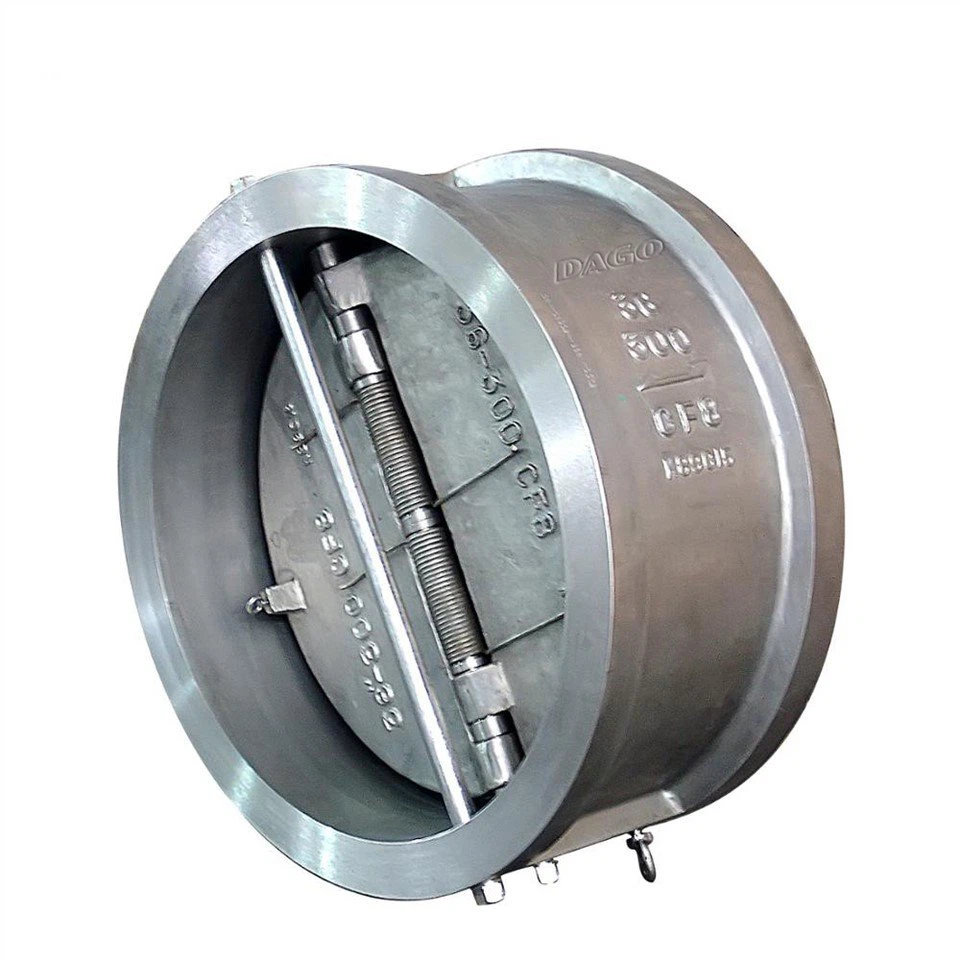

Kontrolni ventil dvostruke pločice
