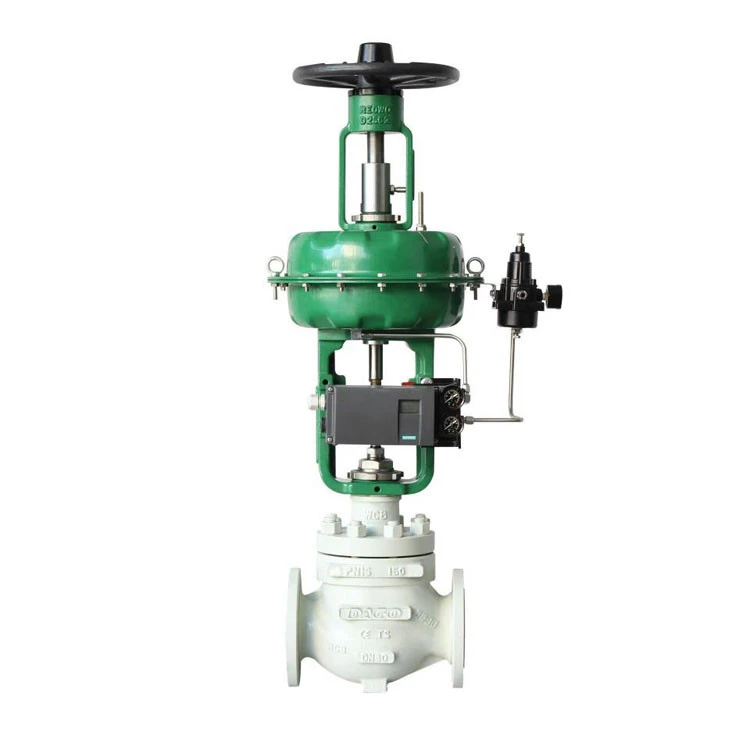

Ventil za regulaciju tlaka Fisher
Opis& Značajke
Jednosjedni upravljački ventil u kavezu (analogno GG; Fisher GG;) prihvaća strukturu vođenu u kavezu i čep za uravnoteženje tlaka. Pogodan je za primjene s relativno visokim diferencijalnim tlakom. Uravnoteženi brtveni prsten zamjenjuje gornje sjedalo kako bi se tradicionalna struktura dvosjeda u kavezu promijenila u strukturu s jednim sjedalom u kavezu. Ovo poboljšanje uvelike je poboljšalo klasu zatvaranja ventila u kavezu. Čep koristi strukturu uravnoteženu tlakom, sila otvaranja i zatvaranja je mala, a mediji u radnim uvjetima s visokim diferencijalnim tlakom mogu se kontrolirati relativno malim potiskom pogona. Široko se koristi za kontrolu fluida na cjevovodima srednjih i niskih temperatura te srednjih i niskih tlakova koji zahtijevaju dobru dinamičku stabilnost. S takvim značajkama kao što su dobre brtvene karakteristike, visoki dopušteni diferencijalni tlak, vođenje u kavezu, veliko područje vođenja, dobra stabilnost i kompaktna struktura. U cijelom opsegu opterećenja pružite potrebnu količinu prskanja upravo u skladu sa zahtjevima upravljačkog kruga.
● Kada radite pod okolnostima visokog pada tlaka (najviši tlak bit će 32Mpa ili 4641psi), neće doći do oštećenja sklopa obloge.
● Pouzdan i stabilan rad.
● Čvrsto zatvaranje spriječit će oštećenje ventila ili postrojenja nizvodne struje (poput turbine i visokotlačnog cijevnog sustava).
Tehnički podaci
Raspon veličina | Materijal tijela |
1 1/2" -16" DN40-DN400 | WCB, WC6, CF8, CF8M, CF3, CF3M itd. |
Ocjena tlaka | Materijal čepa |
Razred150-Razred600 | CF8, CF8M, CF3, CF3M itd |
Kraj veze | Materijal sjedala |
Prirubnica (FF, RF, RJ), čelno zavarivanje | F6a, STL6, 304, 316, Hastelloy, Monel itd. |
Struktura stila | Materijal matičnjaka |
Jedno sjedalo, dvostruko sjedalo, vrsta rukava | A182 F6a, 410, 420, 304, 316, 17-4PH, F11 itd. |
Opcije aktuatora | Standard dizajna |
Pneumatski, električni | IEC60534 |
Raspon temperatura | Face to Face Standard |
-196℃~570℃ | MFD |
Standard veze | Propuštanje Standard |
Bušenje prirubnice: ANSI / ASME B16.5, HG / T20592 Čeoni zavar: ASME B16.25, GB / T 12224 | ANSI B16.104 |
Marka | DAGO ili OEM |
Test | Testirana količina prije isporuke |
Jamčiti | 12 mjeseci od datuma isporuke ili po dogovoru |
MOQ | 1 set |
Uzorak | Dostupno |
Boja | Potreban je kupac ili zadani proizvođač |
Pakiranje | Plastična vrećica umotana iznutra, drvena futrola za plovidbu izvana |
Potvrda | API6D, CE, TUV, ISO9001, ISO14001, ISO45001, Mill Test Certifikat |
Zemlja podrijetla | Zhejiang, Kina |
HS kod | 848180 (univerzalno), 8481804090 (Kina) |
Luka | Šangaj ili Ningbo |
Uvjeti plaćanja | T / T, L / C, Western Union |
