Općenito odabir ventila za provjeru
Provjereni ventili koriste se za sprečavanje neželjenog povratnog toka u cijevima i cjevovodima. Njihov dizajn i rad mogu se činiti jednostavnim, ali tijekom odabira potrebna je pravilna skrb kako bi se osiguralo da kontrolni ventili funkcioniraju kako se očekuje.
Provjeri ventili, također poznati kao ne-povratni ventili, učinkovito sprječavaju nepoželjni povratni tok bez potrebe za vanjskom intervencijom. Uobičajena primjena za ove ventile je zaustavljanje povratnog toka u pumpu kad se isključi. Povratni tok može se dogoditi zbog tlaka tekućine s pražnjenja paralelne pumpe. Ako nije spriječen, ovaj obrnuti protok može potencijalno oštetiti crpku.
Kada se ovi ventili kupuju kao "skupni materijal" (za aplikaciju za cjevovod), postupkom se često upravlja pomoću jednostavnog "opisa materijala" i bez uzimanja u obzir parametara procesa VDS (Datum ventila) ili uvjeti za instalaciju. Nadalje, kontrolni ventili mogu biti podložni vibracijama, potresu ili čekićima unutar cjevovoda. Sve su to problemi s kojima su se Neway inženjeri susreli u mnogim slučajevima.
Iako se mogu činiti da kontrolni ventili imaju jednostavnu strukturu, još uvijek postoje mnogi čimbenici koje treba uzeti u obzir za instalaciju i primjenu. Kako bi se smanjilo sve nesporazume ili pogreške, dolje namijenjene su daljnjim informacijama pomoći u postupku odlučivanja i odabira kontrolnih ventila za određene aplikacije. Za precizni odabir primjene u određenim uvjetima preporučuje se dodatni unos iz FEA (analiza konačnih elemenata). Sljedeći odjeljci pružaju daljnje detalje o najčešće korištenim kontrolnim ventilima i preporukama za prijavu i odabir.

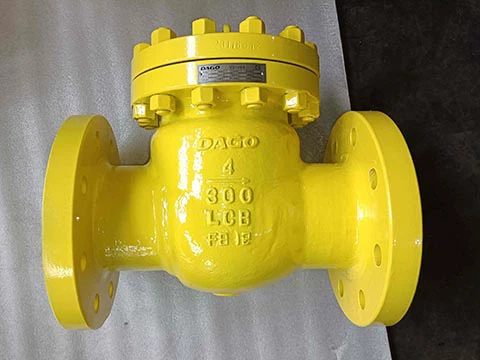

Swing Provjerite ventil
Swing kontrolni ventili su samooružavajući dizajn koji se oslanja na silu koju generira povratni tok za zatvaranje ventila. Disk povratnog ventila za ljuljanje je poput mousetrapa koji omogućava teći jedan smjer za tekućinu. Ova vrsta ventila se ne preporučuje za upotrebu u okomitoj cijevi kada je smjer protoka od naopačke do dolje jer gravitacija može imati tendenciju da ventil bude otvoren.
Swing kontrolni ventili također se mogu izmijeniti vanjskom polugom. To omogućava, na primjer, za vanjsku intervenciju, kao i za uklanjanje hidrauličnih sustava sporog zatvaranja kako bi se smanjio udar diska.
Da bi se bavio potencijalnim problemima u primjeni, Neway se fokusira na razvoj posebnih struktura, uključujući prilagodbe s oprugama/lakšim obruratorima ili dodacima kao što su prigušivači, protuteža itd.

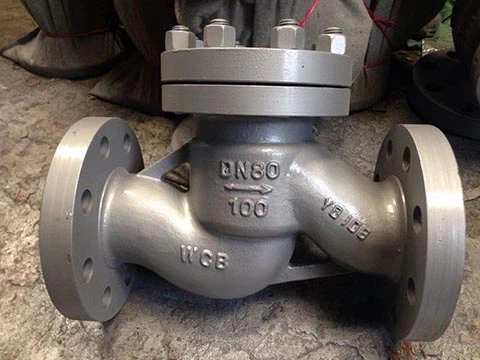

Ventil za provjeru klipa
Ventili za klipni klip izvrsni su odabir za usluge u kojima se može pojaviti brzi preokret protoka. Putovanje je najkraće od svih kontrolnih ventila, dok ventil također ima najmanji broj dijelova. Disk s utikačem s opružnim opterećenjem ima bolje performanse brtvljenja u usporedbi s drugim vrstama. Međutim, ventili za kontrolni ventili klipa imaju veći gubitak tlaka zbog ubačenog uzorka tijela. Dakle, klipni ventil tipa Y izvrsna je zamjena s boljim CV -om od T -tijela.

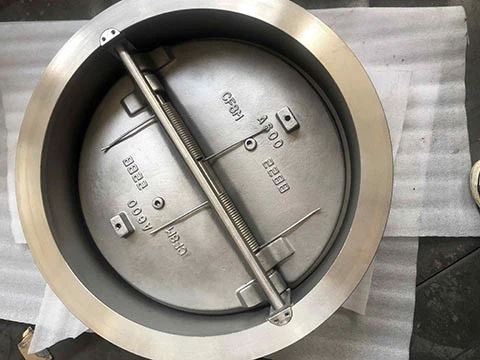

Ventil za provjeru dvostruke ploče
Ventili s dvostrukim pločama naširoko se koriste u industriji kontrole protoka iz sljedećih razloga: njihove bolje performanse protoka, kompaktni instalacijski prostor, lakša težina i bez vanjskog rizika curenja zbog integralnog tijela za lijevanje. Ovaj se ventil često ugrađuje s drugim vrstama kontrolnog ventila u nizu tijekom izgleda cijevi. Pri postavljanju ventila za provjeru dvostruke ploče važno je razmotriti radni prostor. Na primjer, ako je ventil blizu lakta ili reduktora cijevi, disk može prekršiti prilikom otvaranja i/ili zatvaranja.

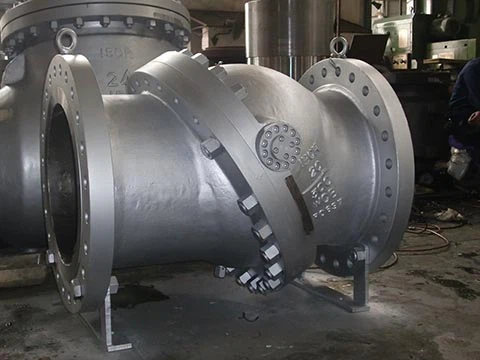

Naginjanje kontrolnog ventila
Ventili za naginjanje diskova imaju brzo zatvaranje, nizak tlak pucanja. Široki spektar primjene uključuje cjevovode koji sadrže visokotemperaturne pare i hidrogeniranje. Kad sustavi zahtijevaju brzo zatvaranje ventila, često se odabiru nagib kontrolnih ventila.
Aksijalni ventil
Ventili za provjeru aksijalnog protoka su tip ventila visokih performansi, koji su u skladu s API6D i ASME B16.34. Oni se široko primjenjuju u cjevovodima s visokim protokom, ne samo kako bi se spriječilo srednji protok, već i za poboljšanje performansi protoka cjevovoda. Aksijalni kontrolni ventili također su u stanju ograničiti oštećenja čekića za vodu, nisku buku i imaju koristi od brzog vremena odziva.
Provjerite odabir ventila

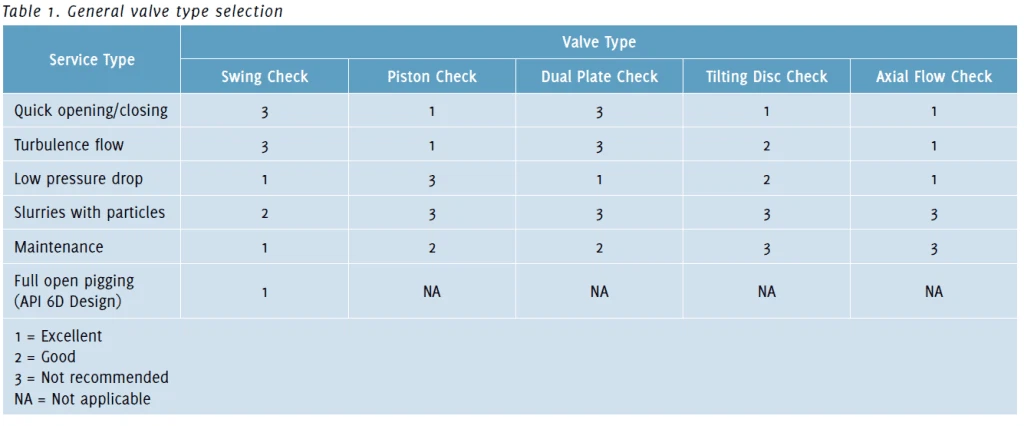

Tablica 1 u nastavku daje kratku usporedbu za ove ventile primijenjene u različitim zahtjevima usluga i radna očekivanja. Podaci iz tablice 1, u kombinaciji s gore navedenim opisima kontrolnog ventila, mogu pomoći u prepoznavanju odgovarajućeg odabira ventila.
Da bi se postigao određeni podaci o protoku ili precizniji status diska, simulacija FEA bit će potrebna kako bi se korisniku dalo preciznije informacije. FEA može uključivati stanje servisne faze, gustoću, temperaturu i ulazni tlak/protok. Baza podataka treba biti jasno vidljiva tijekom odabira kako bi se izbjegla zbrka između NM3/H (normalnih kubičnih metara na sat) i SM3/H (standardni kubični metari na sat). NM3/HR i SM3/H obično su korištene mjerne jedinice za izražavanje brzine protoka plina, a netočna upotreba može utjecati na izračunavanje i FEA rezultate.
Tipični uvjeti za odabir provjernog ventila
Prilikom odabira kontrolnih ventila važno je razmotriti informacije o kontroli protoka koje pruža proizvođač ventila. Na primjer:
Koeficijent protoka CV (ili KV): Ako je CV vrijednost ventila 1 to znači da će ventil proći 1 galon u minuti (gpm) vode od 60 stupnjeva F s padom tlaka (dp) od 1 psi preko ventila. Slično tome, ventil sa CV -om od 100 proći će 100 gpm vode od 60 stupnjeva F s padom tlaka od 1 psi.
Ekvivalentna duljina L/D: Razlika tlaka preko ventila, ekvivalentna duljini ravne cijevi koja bi proizvela isti tlačni diferencijal pri istoj brzini protoka. Manja vrijednost ukazuje na bolje performanse.
Koeficijent otpornosti na protok ζ (ili koeficijent otpornosti K): Gubitak brzine glave uzrokovan ventilom koncept je u mehanici fluida. Manja vrijednost ukazuje na bolje performanse.
