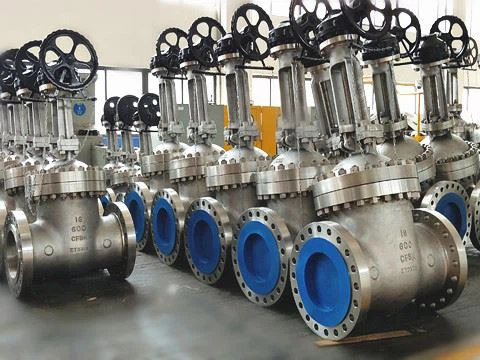

Ventil vrata od nehrđajućeg čelika najčešće se koristi od svih vrsta ventila u modernoj industriji. U ovoj vrsti ventila, ploča poput vrata u tijelu ventila pomiče se okomito s tekućinom između dva odgovarajuća sjedala ventila, čime se otvara ili prekida putanja protoka. Koristite ga kao prekid, a kada je cijeli kanal protoka potpuno otvoren, gubitak tlaka medija je minimalan u ovom trenutku.
Razumjeti vrata ventila vrata od nehrđajućeg čelika:
Klin tip jednostruka vrata:
Struktura je jednostavnija od elastičnog ventila vrata:
Na višim temperaturama učinkovitost brtvljenja nije tako dobra kao elastični ventil vrata ili ventil s dvostrukim vratima;
Pogodan za visokotemperaturne medije koji se lako koks.
Fleksibilna vrata:
Poseban oblik klinastih jednostrukih vrata. U usporedbi s klinastim ventilom vrata, na visokoj temperaturi, učinkovitost brtvljenja je dobra, a vrata se ne mogu lako zaglaviti nakon zagrijavanja; pogodan je za paru, visokotemperaturno ulje, naftu i plin i druge medije, a pogodan je za česte pozicije prebacivanja. Nije prikladno za medije koji se lako koks.
Dvostruka vrata:
Učinkovitost brtvljenja bolja je od performansi klinastog ventila vrata. Ako kosi kut brtvene površine i sjedala ventila nisu vrlo točni, još uvijek ima bolje performanse brtvljenja;
Nakon što je brtvena površina ovna istrošena, zamijenite metalni jastučić na dnu gornjeg središta sferne površine debljim. Općenito, nije potrebno izranjati i mljeti brtvenu površinu, što je teško postići jednim ovnom i elastičnim ovnom;
Postoji više dijelova od drugih vrsta ventila vrata;
Osim što je pogodan za paru, ulje i druge medije, pogodan je i za dijelove koji se često uključuju i isključuju te medij koji se puno nosi na brtvenoj površini. Nije pogodan za medij koji se lako koksi.
Protok tijela ventila ventila vrata od nehrđajućeg čelika može se podijeliti u dvije vrste: tip punog promjera i tip smanjenog promjera. Promjer kanala protoka u osnovi je isti kao i nominalni prolaz ventila, koji je tip punog promjera; promjer prolaza je manji od nazivnog prolaza ventila, koji se naziva tip smanjenog promjera. Postoje dvije vrste oblika smanjenog promjera: ravnomjerno smanjenje promjera i smanjenje ravnomjernog promjera naknade. Kanal protoka u obliku konusa je neka vrsta neujednačenog smanjenja promjera. Otvor ulaznog kraja ove vrste ventila u osnovi je isti kao i nominalni promjer, a zatim se postupno smanjuje na minimum na sjedalu ventila.
Korištenje protočnih kanala smanjenog promjera ima prednost što ventil iste specifikacije može smanjiti veličinu, silu otvaranja i zatvaranja i zakretni moment vrata; nedostatak je u tome što se povećava otpornost na protok, smanjuje tlak i povećava potrošnja energije, tako da rupa za skupljanje ne smije biti prevelika. Za smanjenje promjera sužene cijevi omjer unutarnjeg promjera sjedala ventila i nazivnog promjera obično je 0,8-0,95. Za ventile smanjenog promjera nazivnog promjera manjeg od 250 mm, unutarnji promjer sjedala ventila općenito je jedan korak niži od nazivnog promjera; za ventile smanjenog promjera nazivnog promjera jednakog ili većeg od 300 mm, unutarnji promjer sjedala ventila općenito je manji od nazivnog promjera za dva koraka.
